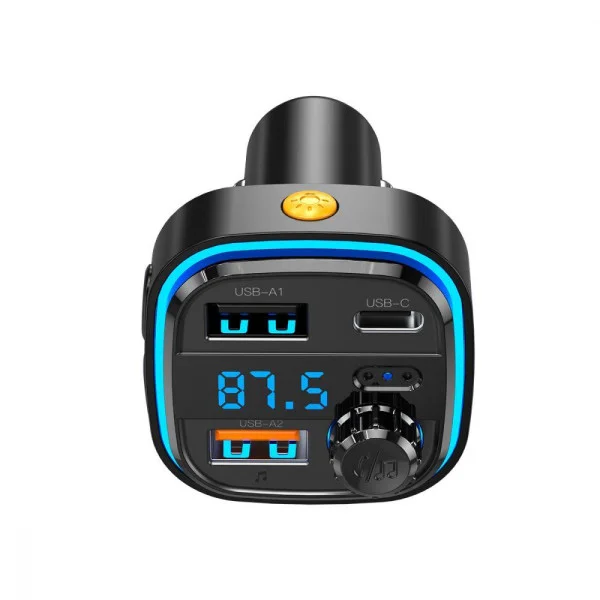

📘 Інструкція: Як усунути вплив FM-модулятора на GPS-трекер
🔍 1. Причина проблеми
FM-модулятор може створювати електромагнітні перешкоди, які впливають на роботу GPS-трекера.
Основні джерела впливу:
- Сильне локальне випромінювання → “забиває” слабкий GPS-сигнал.
- Побічні гармоніки та шуми → можуть потрапляти у частотний діапазон GPS (1575,42 МГц).
- Шум у лінії живлення → перешкоди передаються через живлення або масу.
- Близьке розташування антен → GPS-антена ловить шуми від модулятора.
⚙️ 2. Як перевірити, чи причина саме у модуляторі
- Вимкніть FM-модулятор — якщо GPS відновив роботу, значить джерело перешкод знайдено.
- Перемістіть антену GPS далі від модулятора — якщо покращилось, проблема у взаємному розташуванні.
- Перевірте живлення: підключіть трекер до іншого джерела живлення або іншим кабелем.
🧰 3. Як усунути проблему
✅ Крок 1. Віддалити антени
Розташуйте GPS-антену якнайдалі від модулятора та його кабелів.
Ідеально — на торпедо або на дах, із вільним оглядом неба.
✅ Крок 2. Використати феритові фільтри
Одягніть феритові кільця на:
- кабель живлення модулятора;
- USB-кабель (якщо є);
- кабель антени GPS.
Це зменшить високочастотний шум.
✅ Крок 3. Встановити фільтр живлення
Використайте LC-фільтр або DC-DC стабілізатор з фільтрацією для GPS-трекера.
Це ізолює його від “брудного” живлення автомобіля.
✅ Крок 4. Перевірити масу (заземлення)
- Переконайтеся, що маса (–) підключена до чистої металевої поверхні кузова.
- Поганий контакт → паразитні шуми в системі.
✅ Крок 5. Покращити екранацію
Якщо можливо:
- розмістіть модулятор у металевому корпусі або обгорніть алюмінієвою фольгою (не перекриваючи вентиляцію);
- не прокладайте кабелі модулятора поруч із GPS-антеною.
✅ Крок 6. Змінити частоту FM
Спробуйте виставити іншу частоту FM, бажано в діапазоні, де немає сильних радіостанцій (наприклад, 88,1 або 107,9 МГц).
Це може зменшити побічні випромінювання.
✅ Крок 7. Замінити модулятор
Якщо перешкоди залишаються:
- замініть пристрій на сертифікований FM-модулятор з екранацією;
- або використайте альтернативу — Bluetooth / AUX / USB.
🔧 4. Короткий чекліст перевірки
| Дія | Результат | Висновок |
|---|---|---|
| Вимкнув FM-модулятор | GPS знову працює | Проблема у модуляторі |
| Перемістив GPS-антену | Сигнал покращився | Перешкоди через близькість |
| Поставив ферити | GPS стабільніший | ВЧ-шум зменшився |
| Додав фільтр живлення | GPS не зникає | Проведені шуми усунено |
| Замінено модулятор | Все працює стабільно | Остаточне рішення |
📎 Рекомендовані деталі
GPS-антена: з зовнішнім підсилювачем (active antenna) і довжиною кабелю ≥1,5 м.
Феритове кільце: Ø5–7 мм, тип матеріалу 43 або 31.
Фільтр живлення: LC-фільтр 12В/3А або DC-DC модуль з EMI-фільтрацією.
