Для чого потрібна ця інструкція:
Ця інструкція пояснює, як правильно підключити LV-CAN адаптер Teltonika до GPS-трекера Teltonika та CAN-шини автомобіля, щоб отримувати з машини точні дані про:
- рівень пального;
- оберти двигуна (RPM);
- швидкість;
- пробіг (ODO);
- стан запалення, ременів безпеки, педалі газу тощо.
Іншими словами — вона потрібна для отримання телематичних даних без прямого втручання у бортову систему авто, тобто без пошкодження CAN-лінії.
LV-CAN від Teltonika — це адаптер, який дозволяє зчитувати дані з CAN-шини автомобіля без порушення її роботи. Його використовують разом із GPS-трекерами Teltonika (наприклад, FMB, FMC, FMM серії) для отримання інформації про транспортний засіб:
⚙️ Основне призначення LV-CAN
LV-CAN (Low Voltage CAN adapter) передає дані з CAN-шини в трекер Teltonika. Це дає змогу бачити:
- рівень пального в баку (за даними бортового комп’ютера);
- оберти двигуна (RPM);
- швидкість авто;
- пробіг (ODO);
- температуру охолоджуючої рідини;
- стан запалення, педалі газу, ременів безпеки тощо.

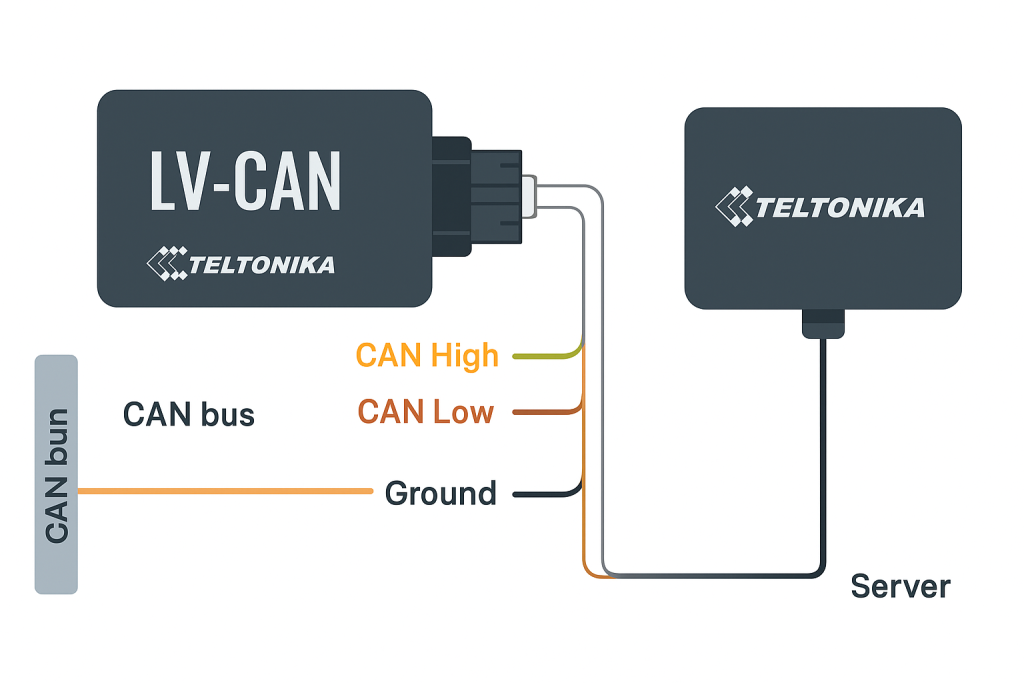

📦 Типова схема підключення
- LV-CAN підключається до проводів CAN High і CAN Low автомобіля.
- До LV-CAN підключається трекер Teltonika (через спеціальний роз’єм RS232 або цифровий інтерфейс).
- Трекер передає дані на сервер (наприклад, SmartTrack або Wialon).
🔌 Модельна сумісність
Підтримується понад 3000 моделей авто.
Щоб перевірити — використовується утиліта Teltonika CAN Adapter Finder:
👉 https://canadapter.teltonika.lt
⚙️ Калібрування та налаштування
- Для авто з CAN підключення не потребує ручної калібровки бака — рівень пального зчитується напряму.
- Якщо дані некоректні — у Configurator → CAN settings треба вибрати правильний профіль авто.
- У разі потреби, LV-CAN можна оновити або налаштувати через утиліту Teltonika CAN Configurator.
📘 Приклад використання
Результат: у звітах видно рівень пального, оберти, швидкість, пробіг та стан запалення.
Трекер: Teltonika FMB130
CAN адаптер: LV-CAN200
Авто: Volkswagen Crafter 2018
Підключення:
CAN High → помаранчево-зелений провід авто
CAN Low → помаранчево-коричневий провід авто
LV-CAN → до FMB130 через роз’єм RS232
